外球面轴承

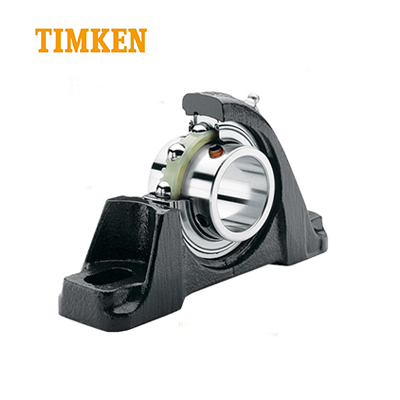

TIMKEN外球面球轴承

文字: [大] [中] [小] 微信二维码 发布时间:2020-11-19


外球面球轴承实际上是深沟球轴承的一种变型,特点是它的外圈外径表面为球面,可以配入轴承座相应的凹球面内起到调心的作用。外球面轴承主要用来承受以径向负荷为主的径向与轴向联合负荷,一般不宜单独承受轴向负荷。

虽然它的基本性能与深沟球轴承应是相似的,但是由于这种轴承大都应用在比较粗糙的机械中,安装定位不够精确,轴与座孔的轴线对中性差,或是轴长而挠度大等的情况下,而且轴承本身精度也不够高,有的结构也比较粗糙,因此性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如:带顶丝的外球面球轴承应用于刚度差挠度大的通轴,这种轴承两面带密封圈,能严密防止污物侵入,出厂时已装填。

适量的润滑剂,安装前不需清洗,不需补加润滑剂,轴承内圈凸出端上的顶丝螺钉在轴上紧固时.允许的轴向负荷不得超过额定动负荷的20%。
带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同,只是顶丝不在内圈上,而是在偏心套上。圆锥孔外球面球轴承的内孔为带1:12锥度的圆锥孔,可直接安装在锥形轴上,或借助紧定衬套安装在无轴肩光轴上,并可微调轴承游隙。

外球面轴承优先适用于要求设备及零部件简单的场合,例如用于农业机械、运输系统或建筑机械上。

主要用来承受以径向负荷为主的径向与轴向联合负荷,一般不宜单独承受轴向负荷,此种轴承可以分别安装内圈(带全组滚子与保持器)和外圈。该种轴承不允许轴相对外壳有倾斜,在径向负荷任用下会产生附加轴向力。该种轴承轴向游隙的大小,对轴承能否正常工作关系很大,当轴向游隙过小时,温升较高;轴向游隙较大时,轴承容易损坏。故在安装和运转时要特别注意调整轴承的轴向游隙,必要时可以预过盈安装,以增加轴承的刚性。
